WSZ-A設備特點
可埋入地表以下
無污泥產生
對周圍無影響
全自動控制，不需人員管理
操作簡單、維修方便
工藝新、效果好
使用壽命長
WSZ-A設備適用范圍
該設備適用于住宅區、賓館、療養院、學校、礦山、工廠等生活有機污水處理及與之類似的工業有機污水處理。
WSZ-A設備工藝說明
WSZ-A設備的設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術接觸氧化法，水質參數按一般生活污水水質設計計算，進水BOD5按200mg/l計，出水BOD5按20 mg/l計。共有六部份組成：（1）初沉池（2）接觸氧化池（3）二沉池（4）消毒池、消毒裝置（5）污泥池（6）風機房、風機。
現分論述如下：
（1） 初沉池：該設備初沉池為堅流式沉淀池。污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。（注：WSZ-A0.5-5m3/h污泥自流到污泥池中）
（2） 接觸氧化池：初沉后的水自流至接觸池進行生化處理，接觸池分為三給，總停留時間為4小時以上，加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料，易結膜，不堵塞，填料比表面積為160m2/m3,接觸池氣水比在<12：1左右。（注：WSZ-A0.5-5m3/h 接觸池為二級）
（3） 二沉池：生化后的污水流到二沉池，二沉池為二只豎流式沉淀池并聯運行，上升流速為0.3-0.4毫米/秒，排泥采用空氣提至污泥池。（注：WSZ-A0.5-5m3/h污泥自流到污泥池中）
（4） 消毒池與消毒裝置：消毒池按規范：“TJ14-74”標準為30分鐘，若是醫院污水，消毒池可增加停留時間至1-1.5小時。采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水旱的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。需要其它消毒裝置可另行配制。（注：如用于工業污水，消毒池與消毒裝置可以不要。）
（5） 污泥池：初沉池、二沉池的所有污泥均用空氣提至WSZ-A的污泥池內進行好氧消化，污泥池的上清液加流至接觸氧化池內進行再處理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸糞車從污泥池的檢查孔伸入污泥底部進行抽吸后外運即可。（WSZ-A0.5-5m3/h污泥采用大厭氧消化）
（6） 風機房、風機：設備WSZ-A的風機房設在消毒池的上方，風機房進口采用雙層隔音、進風口有消聲器，因此運行時無口才。風機采用二臺L型羅茨鼓風機，能自動交替運行，單臺風機運行壽命30000小時左右。

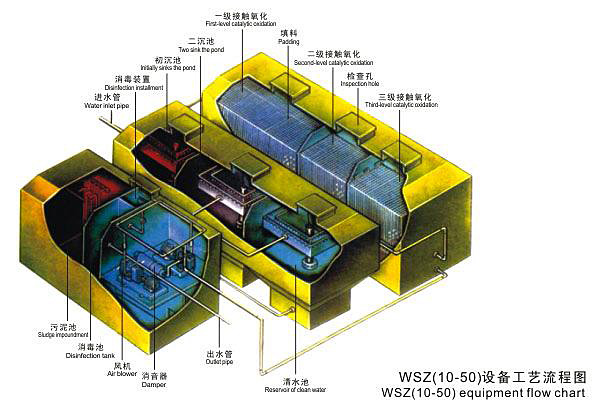

WSZ-A工藝流程圖
WSZ-A設備結構與特點
WSZ-A設備因為埋地設置，維護與保養較為困難，因此在設計中該設備就考慮了它的免維護性，整個設備結構合理可靠，同時也考慮到即使發生一些故障，也可通過設備的各檢查孔進入設備內。
WSZ-A設備所有設施均設置在若干個箱體內，箱體采用A3鋼板制作，鋼板厚度8mm，各箱體用無縫鋼管聯接，設備內外均采用化工部推廣產品氯磺化聚乙烯防腐涂料，設備一般涂刷該涂料8道：2道底漆6道面漆。防腐壽命一般可達10年以上。
整套WSZ-A設備設計維護保養周期為10年。
WSZ-A設備配套水泵
WSZ-A所配套的水泵是用于把污水從調節池內提升至WSZ-A設備內，水泵采用由南京深井泵廠與德國聯合生產的AS型抗堵塞撕裂型潛污泵。
該水泵排污能力強，無堵塞，能有效地通過直徑φ30-φ80毫米的固體顆粒，該水泵的撕裂機構能夠把長纖狀物質撕裂。無需在水泵上加濾網，水泵可安全運行8000小時以上。
水泵配有電器保護開關、浮球開關、自動耦合裝置，WSZ-A設備配套水泵采用兩臺，其中一臺備用。
WSZ-A設備安裝、調試、維護
1、 安裝：本設備有兩種安裝形式，一是安裝在地坪以上，二是安裝在地坪以下。根據安裝圖與基礎圖，設備混凝土底板大小規格與平面安裝圖相同（基礎）。要求基礎平均承壓5t/m2以上，基礎必須水平，如設備安裝在地坪下，基礎地坪相對標高與設備設備高度相同，四周挖掘?qū)挾缺仨氹x基礎邊線500mm以上，以便安裝管道。
根據安裝圖就位，用吊車吊入設備，箱體的位置，方向不能放錯，互相間距必須準確，裝好設備聯接管道。
安裝完畢后必須把設備存滿水，試水各管口必須不滲漏，把兩只二沉池潛水槽調整在同一水平線上，進一步檢查確認無不妥后，即可用土填入設備四周間隙中，并整平地面。把電控柜控制線與設備接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。
注意事項：設備安裝之后，必須保證下雨不積水；設備的排出水管道必須在相對地坪-0.6以下；設備上方不得壓有重物，不得有大型車輛通過；設備一般不得抽空內部污水，以防地下水把設備浮起。
2、 調試：污水泵按額定流量把污水抽入設備內，啟動風機進行曝氣，每天觀察接觸池內填料情況，如填料上長出橙黃或橙黑色的一層膜即已培養好生物膜，這一過程一般要7-15天，如是工業有機污水，先用生活污水培養好生物膜后，再逐漸引入工業污水進行生物膜訓化。
3、 設備維護保養：WSZ-A設備必須建立一套定期保養制度，主要易損部件風機與水泵，風機轉向不能搞反，如進入污水，必須清理，更換機油后方能使用，風機啟動前必須注意空氣閘門是否打開，風機必須每運行10000小時保養一次。水泵必須每運行5000-8000小時保養一次。
WSZ-A設備的選用
在選用WSZ-A設備以前，首先必須搞清污水的性質，進水水質，水量與要求達到的排放標準。
調節池由用戶提供或構筑，一般為混凝土池體，調節池的容量必須根據排水周期、生產工藝等因素來確定，一般調節池的容量為處理量的6-10倍。
在設計中WSZ-A設備可埋入地表以下，也可放置在地表以上，也可采用半埋式。設備各箱體間的管道由我單位提供，運行前只需連好箱體間的管道與進出水管，接好電纜即可運行。
該設備如用在寒冷地區可把設備檢查孔加高，把設備埋設在凍土層以下，設備即可正常運行。在南方地區設備也可放置室外地坪上，不需蓋房。
該設備可按標準方式布置，如有特殊情況，三只箱體可根據地形進行布置。
WSZ-A設備處理系統示意圖
WSZ-A設備全自動微機控制柜
1、 手動及檢查電路；
2、 自動控制電路；
具體使用說明如下：
a、 每臺設備配置兩臺水泵、兩臺風機、三只電磁閥；
b、 水泵為一備一用，交替運行。工作液位自動啟動，低液位自鎖，警戒水位二臺同時啟動，兩臺水泵可聯動、分動；
c、 風機為一備一用；交替運行；兩臺風機可聯動、分動；
d、 設備長期停運，時間超過10小時，為保證生物膜的正常生長，不致生物膜死亡脫落，風機可定時間歇啟動；
e、 風機、水泵配備自動檢測聲光報警系統，并配有過流、過壓、缺相保護電路；
f、 沉淀池排泥為時序控制。
AS水泵技術參數表
| 型號 | 流量 (m3/h) | 揚程 (m) | 功率 (KW) | 額定電壓(V) | 自藕裝置(型號) | 配用膠管 （內徑mm） | 重量 (kg) |
| AS10-2CB | 15 | 4.5 | 1.1 | 380 | 80GA | 76 | 30 |
| AS16-2CB | 30 | 7.5 | 2.2 | 380 | 80GA | 76 | 33 |
WSZ-A設備標高
| 項目 | A-0.5 | A-1 | A-3 | A-5 | A-10 | A-20 | A-30 |
| H | 1500 | 1900 | 2400 | 2700 | 2600 | 2700 | 3000 |
| H1 | 1000 | 1300 | 1800 | 2100 | 1800 | 1900 | 2100 |
| H2 | 1000 | 1300 | 1700 | 2100 | 1600 | 1700 | 1800 |
| DN1 | 80 | 80 | 80 | 80 | 100 | 100 | 100 |
| DN2 | 80 | 80 | 100 | 100 | 100 | 125 | 125 |
